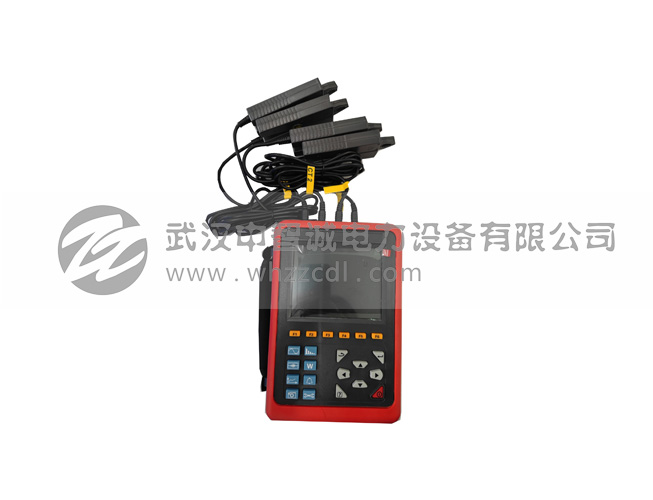

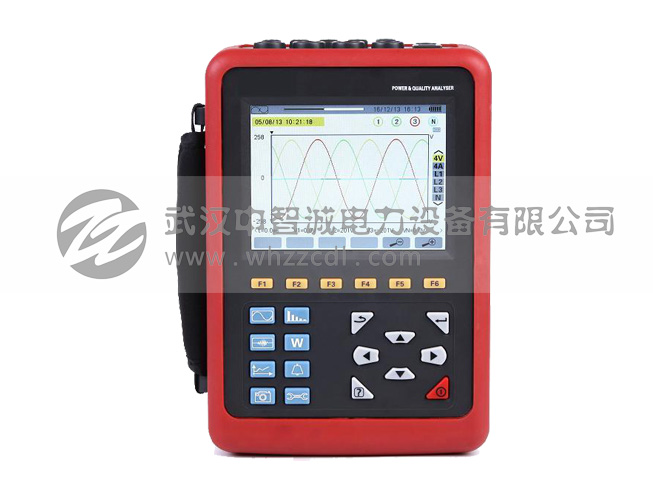

ZHCH352A電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點?？赏瑫r測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
ZHCH352A電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的AD7655完成，實現采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數(可根據需要選擇)，5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。
1. 可對基本測試功能的所有測試參數,諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。(同時選擇20個參數間隔5秒記錄一次，約可以記錄300天.)
2. 通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、 趨勢圖記錄、告警日志、截圖等，并顯示在電腦上。
3. 可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。
4. 可監測線路的浪涌電流，設備啟動時的啟動電流，有助于正確設計裝機容量。存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
5. 可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數(包括50次諧波共123個不同參數)和限值，可設定超限的最短時間。
6. 采用大屏幕進口彩色液晶作為顯示器，中英文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。
7. 在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。例如，可以保存電流電 壓波形、諧波柱形圖、相量圖等的屏幕圖片。最多可同時保存60組截圖。
8. 在告警/趨勢圖記錄/暫態捕捉模式下，儀器不自動關機。在其它測試模式下，15分鐘內無按鍵操作，提示1 分鐘后自動關機。
9. 內置大容量、高性能鋰離子充電電池，充滿電連續工作9小時以上。
10. 體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
|
電源 |
可充電鋰電池組9.6V，外接充電器。 |
|
電池電量指示 |
電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機。 |
|
功耗 |
耗電流490mA，電池滿電連續工作約8小時。 |
|
顯示模式 |
LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm。 |
|
鉗口尺寸 |
10A尖小形電流鉗：7.5mm×13mm； 100A圓口形電流鉗：35mm×40mm； 1000A圓口形電流鉗：68mm×68mm； 3000A柔性線圈電流傳感器（帶積分器）：Φ300mm。 |
|
儀器尺寸 |
長寬厚：240mm×170mm×68 mm。 |
|
通道數 |
4路電壓，4路電流。 |
|
線電壓 |
1.0V～2000V。 |
|
相電壓 |
1.0V～1000V。 |
|
電流 |
10A電流鉗：10mA～10.0A； 100A電流鉗：0.10A～100A； 1000A電流鉗：1.0A～1000A； 3000A柔性線圈電流傳感器（帶積分器） 10A～3000A |
|
頻率 |
40Hz～70Hz。 |
|
電力電量參數 |
W，VA，Var，PF，DPF，cosφ，tanφ。 |
|
電能參數 |
Wh，Varh，Vah。 |
|
諧波 |
有，0～50次。 |
|
總諧波失真 |
有，0～50次，各相。 |
|
專家模式 |
有。 |
|
暫態記錄組數 |
150組。 |
|
電壓閃變 |
有。 |
|
啟動電流模式 |
有，100秒。 |
|
三相不平衡度 |
有。 |
|
記錄 |
300天(同時記錄20個參數，每5秒記錄1點)。 |
|
最小最大記錄值 |
有，可測一段時間內的最大最小值。 |
|
告警 |
40種不同類型參數選擇，12800組告警日志。 |
|
峰值 |
有。 |
|
截圖容量 |
60個。 |
|
菜單語言 |
中文、英文。 |
|
通訊接口 |
USB。 |
|
自動關機 |
在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下，儀器不自動關機。 |
|
在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 |
|
|
背光功能 |
有，適合昏暗場所及夜間使用。 |
|
儀器質量 |
主機：1.6kg(帶電池)； |
|
10A 尖小形電流鉗：170g×4； |
|
|
100A圓口形電流鉗：190g×4； |
|
|
1000A圓口形電流鉗：510g×4； |
|
|
6000A 柔性線圈電流傳感器（帶積分器）：330g×4； |
|
|
測試線與電源適配器：900g； |
|
|
總質量：約9.2kg(含包裝)。 |
|
|
電壓測試線長 |
3m。 |
|
電流鉗線長 |
2m。 |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下。 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下。 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ。 |
|
耐壓 |
儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘。 |
|
絕緣 |
儀器線路與護套外殼之間≥10MΩ。 |
|
結構 |
雙重絕緣，帶絕緣防振護套。 |
|
適合安規 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2。 |
