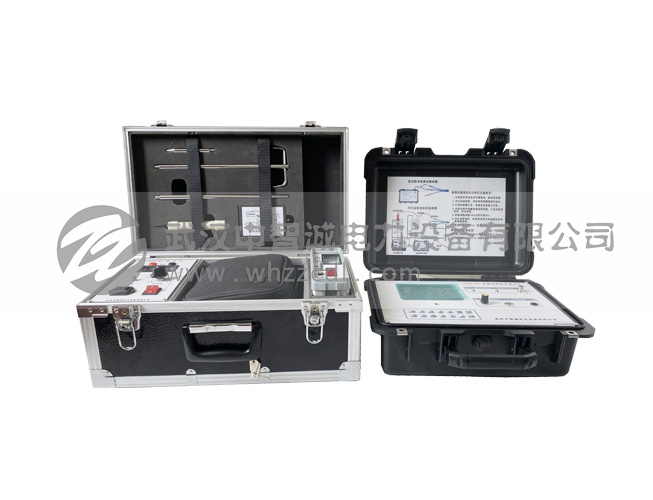

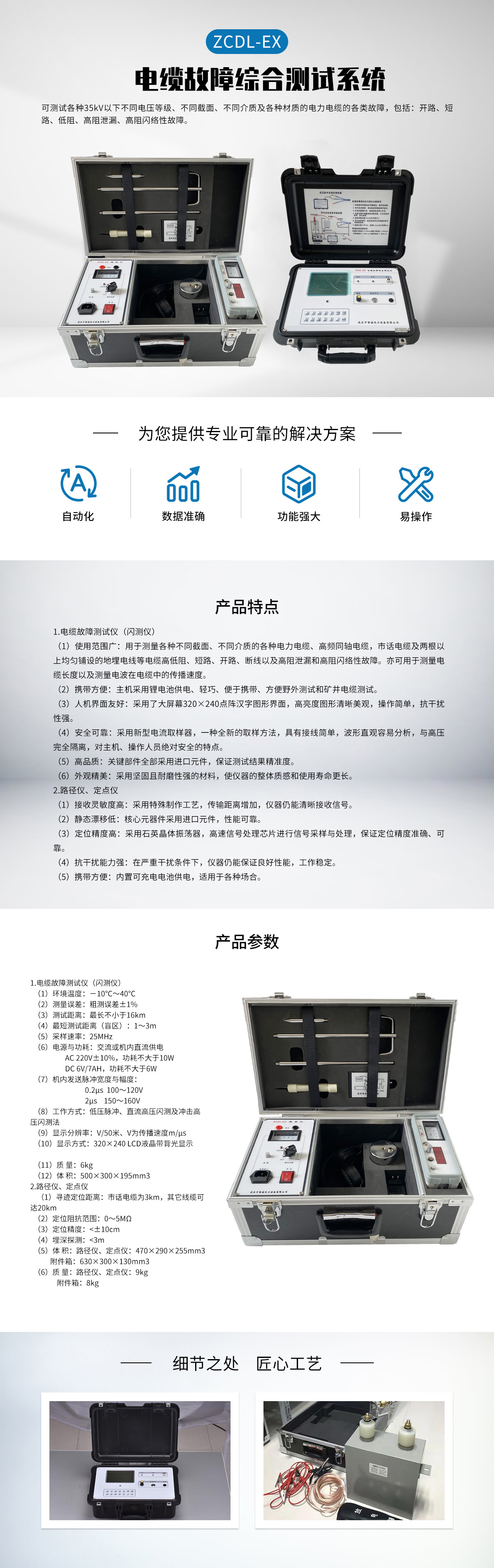

ZCDL-EX電纜故障測試儀是我公司根據用戶要求，從現場使用考慮，精心設計和制造的全新一代便攜式電纜故障測試儀器。它秉承我們一貫高科技、高精度、高質量的宗旨，將電纜測試水平提高到一個新境界。

整套電纜故障測試儀由閃測、尋跡、定位三大部分組成。

電纜故障測試儀（閃測儀）可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。儀器采用漢字系統，高清晰度顯示，界面友好。

電纜故障測試儀（路徑儀、定點儀）采用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。對電纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離及方向，毫不費力地快速確定故障位置。另外，應用工頻自適應對消理論及高Q工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用16kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅16kHz信號源時電視機行頻對定點儀的干擾。

1.電纜故障測試儀（閃測儀）

（1）使用范圍廣：用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃絡性故障。亦可用于測量電纜長度以及測量電波在電纜中的傳播速度。

（2）攜帶方便：主機采用鋰電池供電、輕巧、便于攜帶、方便野外測試和礦井電纜測試。

（3）人機界面友好：采用了大屏幕320×240點陣漢字圖形界面，高亮度圖形清晰美觀，操作簡單，抗干擾性強。

（4）安全可靠：采用新型電流取樣器，一種全新的取樣方法，具有接線簡單，波形直觀容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

（5）高品質：關鍵部件全部采用進口元件，保證測試結果精準度。

（6）外觀精美：采用堅固且耐磨性強的材料，使儀器的整體質感和使用壽命更長。

2.路徑儀、定點儀

（1）接收靈敏度高：采用特殊制作工藝，傳輸距離增加，儀器仍能清晰接收信號。

（2）靜態漂移低：核心元器件采用進口元件，性能可靠。

（3）定位精度高：采用石英晶體振蕩器，高速信號處理芯片進行信號采樣與處理，保證定位精度準確、可靠。

（4）抗干擾能力強：在嚴重干擾條件下，儀器仍能保證良好性能，工作穩定。

（5）攜帶方便：內置可充電電池供電，適用于各種場合。

1.電纜故障測試儀（閃測儀）

    （1）環境溫度：－10℃～40℃

  （2）測量誤差：粗測誤差±1%

  （3）測試距離：最長不小于16km

  （4）最短測試距離（盲區）：1～3m

  （5）采樣速率：25MHz

  （6）電源與功耗：交流或機內直流供電

                     AC 220V±10%，功耗不大于10W

                     DC 6V/7AH，功耗不大于6W

  （7）機內發送脈沖寬度與幅度：0.2µs  100～120V

                                 2µs    150～160V

  （8）工作方式：低壓脈沖、直流高壓閃測及沖擊高壓閃測法

  （9）顯示分辨率：V/50米、V為傳播速度m/µs

  （10）顯示方式：320×240 LCD液晶帶背光顯示

  （11）質 量：6kg

  （12）體 積：500×300×195mm3

2.路徑儀、定點儀

    （1）尋跡定位距離：市話電纜為3km，其它線纜可達20km

  （2）定位阻抗范圍：0～5MΩ

  （3）定位精度：<±10cm

  （4）埋深探測：<3m

  （5）體 積：路徑儀、定點儀：470×290×255mm3

            附件箱：630×300×130mm3

  （6）質 量：路徑儀、定點儀：9kg

                附件箱：8kg
