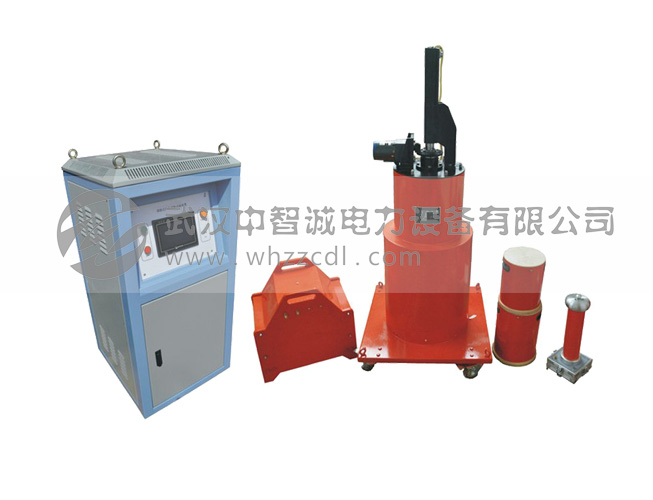

調感式工頻串聯諧振耐壓試驗裝置包括發電機交流耐壓試驗、發電機耐壓試驗、工頻交流耐壓試驗、發電機耐壓試驗裝置及發電機串聯諧振裝置。發電機交流耐壓試驗裝置針對單機容量在250MW及以下水力發電機的工頻交流耐壓試驗。
調感式工頻串聯諧振耐壓試驗裝置技術原理：隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW；這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備(即工頻試驗變壓器)，則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有極大的優勢。
該裝置主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下(1/Q10)；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，操作便捷而安全
2、調感式工頻串聯諧振耐壓試驗裝置實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率(THD)極小，優于現有所有類型的交流耐壓設備
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險
額度輸出電壓0～60kV(AC有效值)及以下
輸出頻率 50Hz
諧振電壓波形 純正弦波，波形畸變率≤1%
工作制 滿功率連續工作時間1min
品質因素 10～40
最大試驗容量 3000kVA及其以下
工作電源 380V±15%、工頻50Hz
產品配置(出口電壓20kV及以下電壓的發電機或電機的交流耐壓試驗，試驗頻率：50Hz)：
|
型號 |
控制臺 |
調壓器 |
電抗器(干式) |
勵磁變 |
分壓器 |
適用范圍 |
|
ZCXZ(L)- 200kVA/25kV |
30kW |
30kVA (電動) |
200kVA/25kV 可調一臺 |
30kVA 干式 |
30kV |
水力發電機。0.4～1.0μF。(10kV/40MW) |
|
ZCXZ(L)- 300kVA/50kV |
60kW |
60kVA (電動) |
300kVA/50kV 可調一臺 |
60kVA 油浸式 |
50kV |
火力發電機。0.27～0.33μF。(20kV/300MW) |
|
ZCXZ(L)- 600kVA/50kV |
60kW |
60kVA (電動) |
200kVA/50kV 可調一臺 可調一臺 |
60kVA 油浸式 |
50kV |
火力發電機。0.113～0.45μF。(20kV/600MW) |
|
ZCXZ(L)- 1200kVA/50kV |
120kW |
120kVA (感應) |
200kVA/50kV 固定兩臺 |
120kVA 油浸式 |
50kV |
水力發電機。0.6～1.8μF。(20kV/250MW) |
|
ZCXZ(L)- 2750kVA/55kV |
300kW |
300kVA(感應) |
750kVA/55kV 固定兩臺 |
120kVA 油浸式 |
60kV |
水力發電機。1.6～3.3μF。(20kV/770MW) |
電力系統常用水力發電機的電容量參考表：
|
水力發電機 |
額定容量(WM) |
額定電壓(KV) |
相電容(μF) |
|
72.5～85 |
10.5 |
0.694 |
|
|
125～150 |
/ |
1.8～1.9 |
|
|
300 |
15.75 |
1.7～2.5 |
|
|
400 |
18.0 |
2～2.5 |
|
|
600 |
/ |
2.1～2.5 |
