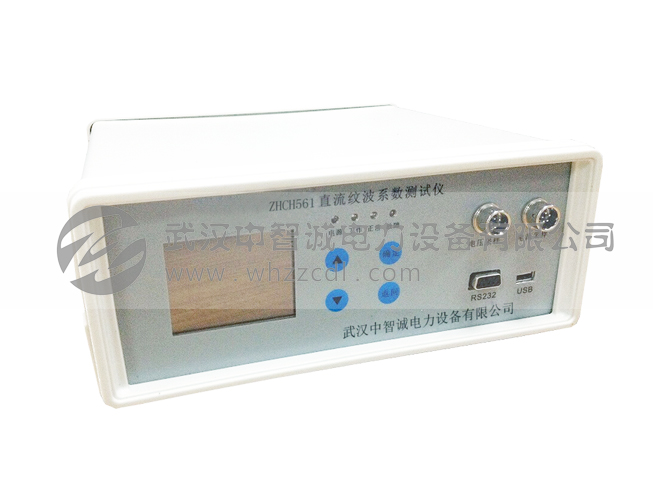

根據DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》及國家電網公司2005年頒布的《國家電網公司十八項電網重大反事故措施》防止直流系統事故的明確規定及技術要求，都對直流電源裝置的穩壓精度、穩流精度及紋波系數等作了具體要求，所有這些規程、文件充分說明了我國電力運行管理部門對電力直流電源裝置的安全、穩定運行及其日常維護十分重視。電力運行實踐證明，隨著直流電源裝置運行時間的推移，特別是投運1-3年后，其技術指標都會發生偏移，普遍的問題是：充電機指標下降，造成穩壓精度、穩流精度及紋波系數超標、蓄電池容量下降。而目前國內的直流電源檢測設備的都不夠完善，使得現場檢修人員無法確認設備的指標是否滿足要求，也就無法解決以上出現的問題，直接威脅電網的安全運行。鑒于此，我公司結合電力生產實踐，研制成了一套全自動微機型ZHCH561直流系統紋波系數測試儀，具有精度高、性能穩定、操作便捷、體積小、重量輕等優點。機構上采用一體化設計。
本產品廣泛應用于電力、通訊等行業，是直流電源裝置日常檢測維護的必備工具。
1、主要功能介紹
（1）穩壓精度測試功能
裝置可以測試直源電壓的穩壓精度，測試過程中實時顯示被測直流電源的電壓波形曲線及數值，記錄顯示測量值，同時顯示測試最大值與最小值，計算顯示穩壓精度。
（2）穩流精度測試功能
裝置可以檢測直流電源的穩流精度，檢測過程中實時顯示被測直流電源的電流波形曲線及數值，記錄顯示測量值，同時顯示測試大值與最小值，計算顯示穩流精度。
（3）紋波系數測試功能
裝置可以測試直流電源的紋波系數，檢測過程中實時顯示被測直流電源的紋波波形曲線及數值，記錄顯示測量值，同時顯示測試峰峰值與有效值，計算顯示紋波系數。
（4）數據存儲與查看功能
可儲存1000組數據，實現電子存檔，可快速查看歷史測試數據記錄，刪除單條或整組歷史記錄，支持串口導出。
2、設備特點
（1）高可靠性的設計
裝置MCU采用STM32系列，32位閃存微控制器基于突破性的ARMCortex-M3內核，升性能的同時又提高了代碼密度的 Thumb-2指令集，大幅度提高的中斷響應，而且所有新功能都同時具有業界最優的功耗水平。
（2）精密選材
裝置采用高精度電流傳感器做為信號采集單元，電壓采樣采用的進口模數轉換芯片，計算準確。
（3）人性化的人機交互界面
采用2.8寸液晶顯示屏供用戶查看信息，測試結果顯示直觀明了、人機對話方式操作，測試結果可通過多種顯示形式呈現給用戶，包括穩壓精度、穩流精度、紋波系數等信息。
（4）一體化外觀結構
該裝置在設計上采用一體化組合結構，體積小、重量輕、方便車載運輸、人員提攜及在各變電站移動檢測。
1、使用環境
環境溫度：-20℃～+50℃
相對濕度：≤95%
工作電源：AC220±15V 50Hz
2、技術指標
|
測試項目 |
范圍 |
分辨率 |
精度 |
|
直流電壓 |
0-300V |
0.01V |
<0.1% |
|
直流電流 |
±100A |
0.01A |
<1% |
|
紋波峰值電壓 |
0-20V |
0.01V |
<5% |
|
紋波有效值電壓 |
0-10V |
0.01V |
<2% |
顯示分辨率：320×240
屏幕尺寸：2.8英寸TFT
電壓波形顯示時間：12S
電流波形顯示時間：12S
數據存儲：1000條
