目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

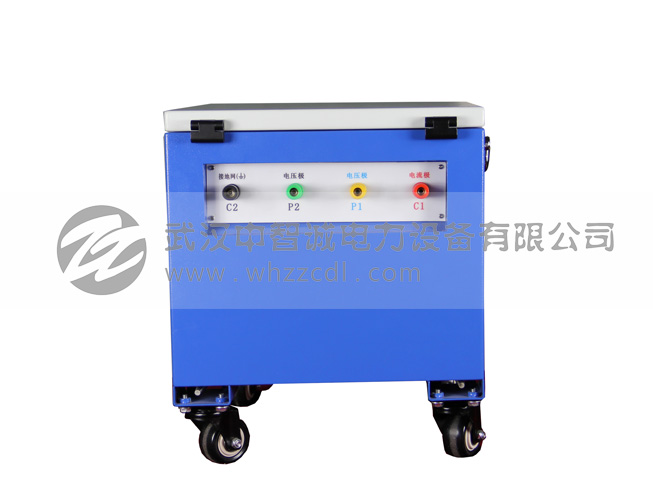

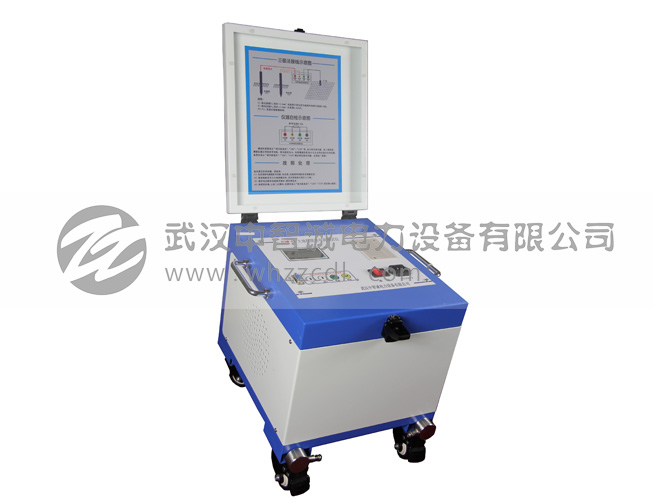

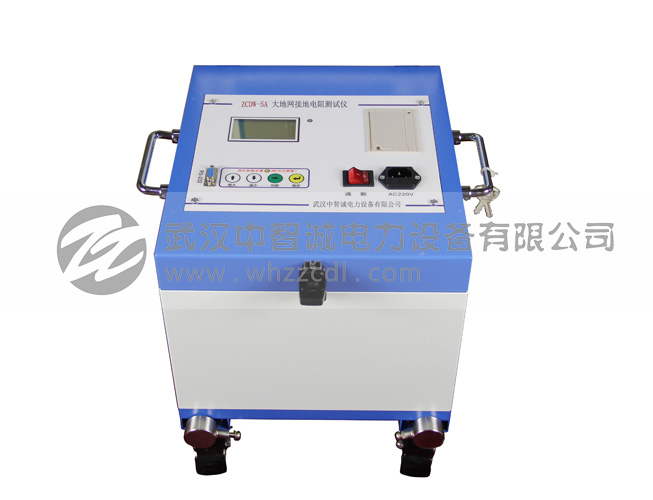

ZCDW-5A大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
|
項目 |
技術參數 |
|
|
接地阻抗技術指標 |
測量范圍 |
0～200Ω（含電流樁阻抗） |
|
分辨率 |
0.001Ω |
|
|
分辨誤差 |
±（讀數×1％+0.005Ω） |
|
|
最大輸出電壓 |
AC 400V (45Hz、55Hz，雙頻，正弦波) |
|
|
最大輸出電流 |
AC 5A (45Hz、55Hz，雙頻，正弦波) |
|
|
電流輸出檔位 |
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔 |
|
|
抗干擾能力 |
抗工頻50Hz電壓10V |
|
|
測量線要求 |
電流線銅芯截面積≥1.5mm2 |
|
|
電壓線銅芯截面積≥1.0mm2 |
||
|
供電電源 |
AC220V±10％，50Hz |
|
|
儀器尺寸 |
295×340×310 |
|
|
儀器重量 |
30kg |
|
|
土壤電阻率技術指標 |
測量范圍 |
0~1000Ω · m（歐姆 · 米） |
|
測量精度 |
±2% |
|
|
分辨率 |
0.01Ω · m |
|
