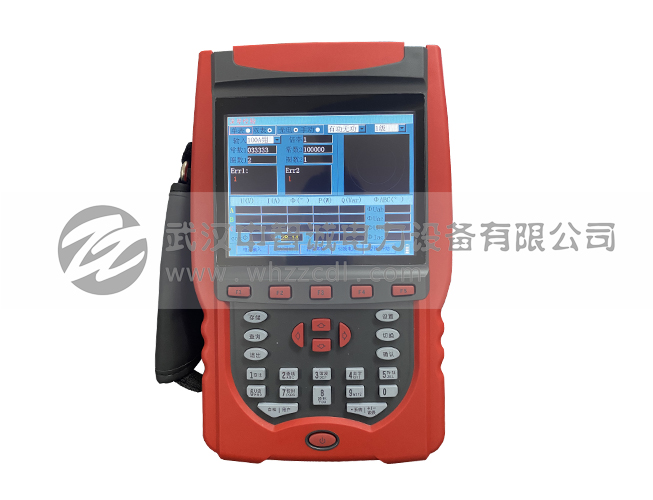

本產品主要用于0.1級及以上所有單、三相電能表的現場校驗，特別增加的三相源，可以在用戶無負荷或在實驗室環境下實現對各類電能表的精確校驗、雙表同時校驗、電參數測量、變比測試、諧波測試、錯誤接線判別校正、測試數據存儲和查詢等多種功能，5.7寸彩色液晶或觸摸屏顯示、中英文雙語界面，多種供電方式選擇，完全滿足客戶使用需求。鉗表自校準功能，隨時確保鉗表精度穩定。
按照應用現場的不同，分為標準型、增強型、專業型和全能型四大類產品：
標準型：精度0.2級，適用于0.5級以上大多數單、三電能表測試場所；
增強型：精度0.1級，適用于0.2級以上大多數單、三電能表測試場所；
專業型：精度0.05級，適用于0.1級以上大多數單、三電能表測試場所；
全能型：精度0.05級，適用于0.1級以上所有電能表測試場所，特別的三相源輸出功能，方便現場無負荷校驗。
1、 校驗所有電能表電能誤差，校核各種電能表常數；
2、 同時校驗同一回路中的主副表或同一回路中的有功、無功表；
3、 校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；
4、 測量現場各相電參數指標（U、I、P、Q、Φ、F），同時測量并顯示三個電壓/電流的波形；
5、 自動檢測鉗表誤差變化，各相之間互相自檢，保證鉗表和儀器的長期精度穩定性；
6、 表源一體，最大輸出電流5A，最大輸出功率8VA，在現場無負荷時進行電能表校驗；
7、 自帶模擬負載，可任意功率因數、任意電流大小輸出，對電能表校驗點進行全面測試；
8、 測量TA變比，測量 PT、CT 二次負荷；

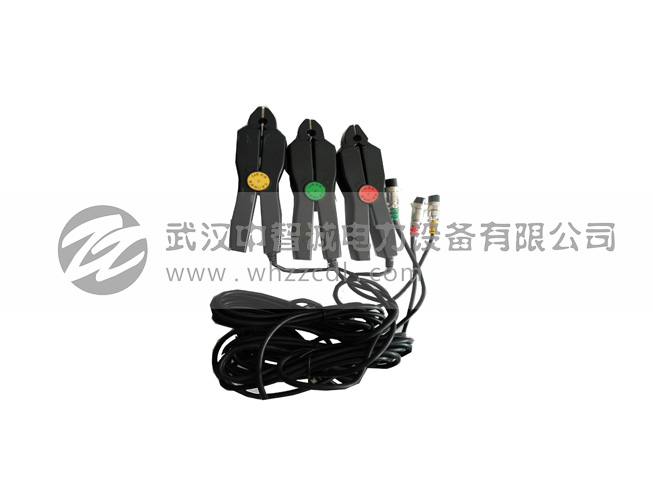

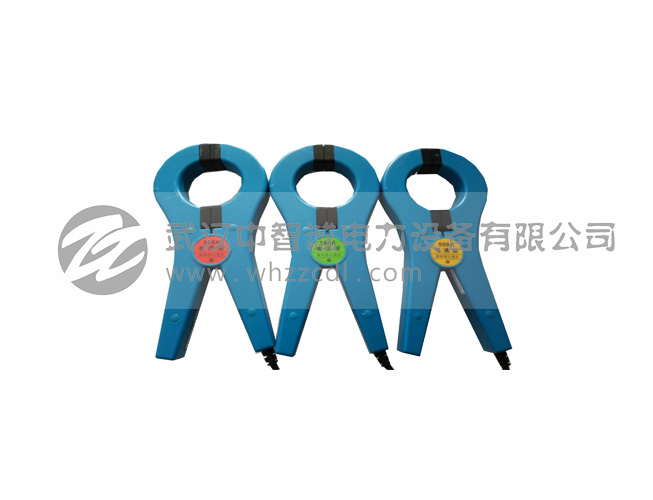

9、 配 20A、100A、500A、1000A 鉗，直接測量低壓計量綜合誤差；
10、 測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；
11、 在四個相限識別任意種電能表錯誤接線，顯示任意接線的六角圖，能識別IB接入與TV、TA極性接反的情況，還可作為六角圖查線培訓使用；
12、 配各類條碼掃描槍，將電能表?xiàng)l碼掃描并存儲到儀器中；
13、 直接讀取多功能電能表數據、測量各種電能表走字誤差；
14、 電池供電、在線取電、外接電源等多種供電方式選擇；
15、 支持小于5mA小電流測試，方便首檢無負荷時接線識別；
16、 可通過U盤、串口、藍牙等升級軟件下載校驗數據，可與 PC 機進行通訊；
17、 配專用電能表管理系統軟件，實現無紙化辦公；
18、 存儲全部測量數據，包括工作參數，方便事后分析。
|
電壓量程 |
AC 30-480V |
|
|
電流量程
|
端子輸入 |
1A、5A |
|
鉗表輸入(一倍過載) |
1A、5A、20A、100A、500A、1000A、1500A、3000A |
|
|
端子輸入誤差 |
有功電能、功率、電壓、電流 |
±0.05%（0.05級） |
|
無功電能 |
±0.1%（0.1級） |
|
|
頻 率 |
±0.05Hz（0.1級） |
|
|
相 位 |
±0.05度（0.05級） |
|
|
鉗表輸入誤差 |
1A、5A（帶鉗表自修正）、20A |
±0.2% |
|
100A、500A、1000A 1500A |
±0.5% |
|
|
電能脈沖常數 |
5A |
FL=36000P/KWh FH=3.6×10000000P/KWh |
|
其它 |
FL=36000×5/額定電流(P/KWh) FH=3.6×10000000×5/額定電流(P/KWh) |
|
|
UI諧波測量 |
測量范圍 |
2-63次諧波 |
|
測量精度 |
±0.01%（相對于100%基波) |
|
|
頻率范圍 |
45—55Hz |
|
|
相位測量范圍 |
-180 — +180度 |
|
|
互感器變比 |
＜±0.5% |
|
|
電壓影響 |
＜±0.01% |
|
|
頻率影響 |
＜±0.01%(45-55Hz) |
|
|
溫度影響 |
＜±5ppm/℃(典型） |
|
|
24小時變差 |
(0.1級) ＜±0.02% (0.05級) ＜±0.01% |
|
|
功 耗 |
約4.5VA 優于12VA |
|
|
相對濕度 |
40%-95% 無結露 滿足年平均＜75% |
|
|
外形尺寸 |
(長)249*(寬)154*(高)58mm |
|
|
重 量 |
1.8kg |
|
