ZCHG-105全自動互感器校驗裝置是我公司研制開發的新一代互感器校驗裝置，采用虛擬儀器的設計思想，用戶只需通過鼠標和鍵盤操作計算機屏幕上的虛擬儀器界面，輸入互感器類型、量程、準確度等級、容量、功率因數等參數，即可完成對電流互感器和電壓互感器的全自動測試，及對測試結果進行分析、計算和數據庫管理，并可按用戶的需求打印各種記錄和證書。此全自動互感器校驗裝置是電力系統和其它從事互感器檢定單位的理想設備。

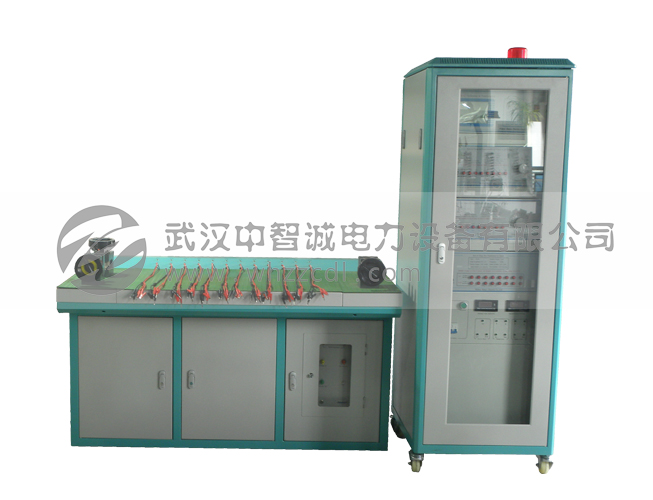

該裝置由ZCQA-C互感器校驗儀、電流電壓負載箱、控制柜、電流互感器專用測試臺等幾個部分組成。在保持原技術特點的前提下，在電流互感器的快速測量、測試點的快速定位、以及負荷箱、各種變比的互感器覆蓋等方面有了很大的提高。

1、該全自動互感器校驗臺細調節采用了程控源技術，使測試點的定位更加快速、準確。
2、該全自動互感器校驗臺在多只電流互感器測量速度方面有了質的提高，在3-5分鐘的時間里可測量十二只任何變比的電流互感器。
3、該全自動互感器校驗臺配置了1A、5A的標準電流互感器，電流負荷箱配置了1A、5A負載值2.5VA-80VA，電壓負載箱配置了100V、100/1.732負載值從1.25VA-158.75VA基本上可滿足用戶的要求。負載箱在測量時可進行自動切換。
4、該裝置可進行互感器的規程和非規程的測量，測量時用戶可指定對任何百分點的測量。
5、該全自動互感器校驗臺一次可檢定十二支電流互感器。在檢定過程中可進行順序檢定、特定檢定；拆接方便，其中一支進行測量時，另一支可同時進行退磁。
6、該校驗裝置在設計時采用了虛擬儀器的概念，即軟件為儀器。因此在測試過程中只需對計算機操作即可。
7、自動切換電壓和電流負載，避免了電壓和電流負載的人工切換。
8、該裝置的標準一次電流和變比可全自動，切換，用戶只需要在安裝時對標準進行一次接線以后便可以自動控制，極大的節約了用戶時間和降低了用戶勞動強度。

(1) 環境條件
     溫     度：5℃~40℃
     相對濕度：<80%（25℃）
     海撥高度：<2500m
     電源頻率：50Hz±0.5Hz
     電源電壓：220V±5V
(2) 測量范圍：
     同相分量（%）：0.0001~200.0   分辨率：0.0001
     正交分量（分）：0.001~700.0   分辨率：0.001
     阻抗（Ω）：0.0001~20.0       分辨率：0.0001
     導納：0.0001~20.0          分辨率：0.0001
(3) 基本誤差：
     同相分量：ΔX=±（X×2%+Y×2%±2個字）
     正交分量：ΔY=±（Y×2%+±X×2%×34.38）±5個字
    “X”、“Y”——儀器的顯示值
    “5個字”——儀器的量化誤差
     百分表：1級
(4) 工作范圍：
     電流：（1%-149%）In  （In=5A）
               （5%-149%）In  （In=1A）
     電壓：（5%-149%）Un  （Un=100V,150V,100V/√3）
               （5%-149%）Un  （Un=100V/3）
(5) 工作負荷： 電流： To對Tx<0.12? cosφ=1.0
                      電壓： a對x<0.25VA         (100V)
(6) 外形尺寸橫臺體：1500（L)×780(W)×1030(H)  豎臺體：670（L)×630(W)×1570(H)
