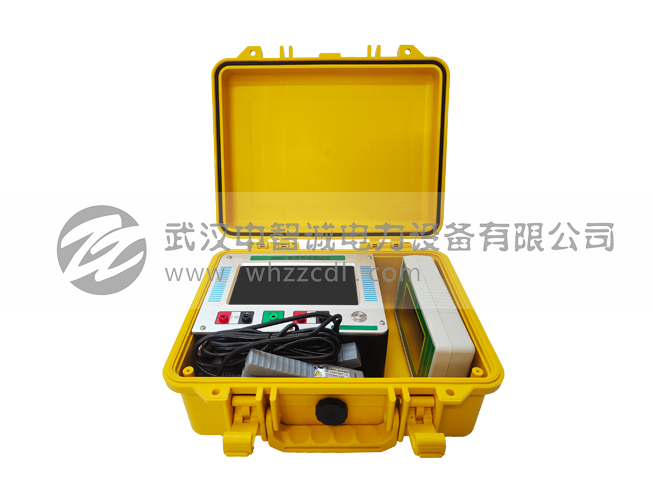

根據反措的要求，“220KV及以上變電站應安裝雙套直流系統,正常應開環運行”。但是由于變電站/所施工改造、設備大修、人員誤操作等因素，有可能發生將兩套直流系統錯誤合環的現象。由于環網前后的電壓狀態量沒有變化，導致目前站內安裝的直流監視裝置不能對合環報警。但兩套直流系統環網的危害是顯而易見的，主要包括。1、接地故障街區靈敏度下降和保護誤動作機會增加。2、引起兩套直流系統同時接地故障告警，一段正極接地,另一段負極接地。3、造成該負荷“失壓”，即沒有工作電源，可能引起相關拒動。4、縮短蓄電池壽命。5、引起直流系統火災等。后果不堪沒想。
通過本裝置能實現實時檢測正極環網、負極環網、兩極環網、異極環網、過電阻環網。徹底消除站內的環路隱患，大大縮短站內直流非正常運行的時間，大大提高變電站抵御系統事故的能力。完全附合國網公司2014年3月14日發布的Q/GDW1969-2013《變電站直流系統絕緣監測裝置技術規范》標準，DL/T1392-2014《直流電源系統絕緣監測裝置技術條件》行業標準。
1、可快速查找環網故障（包括正極環網故障、負極環網故障、兩級環網故障、異極環網故障等），測試結果能清晰顯示；
2、標準正弦波形顯示，使查找環網更快捷，更直觀；
3、分析儀、定位儀雙層抗分布電容設計，完全消除分布電容影響；
4、解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、交流竄電接地、晶體管隔離接地等所有故障；
5、完全排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在最小范圍內并定位；
6、準確指示接地信號電流方向，快速查找接地故障點；
7、信號輸出功率：＜0.01W，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用安全；
8、準確指示接地信號電流方向，快速查找接地故障點；
9、智能電流鉗，自動檢測電流鉗開、閉狀態，大、小鉗口通用；
10、裝置適用于20V-220V直流系統；
11、不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；
12、人性化的智能觸控界面，操作簡單，豪華外包裝，攜帶方便。
|
工作電壓 |
20V-280V |
|
屏幕 |
全觸摸 RGB彩屏、7寸 |
|
測量母線電壓 |
0-300V 精度0.5% |
|
母線對地電壓 |
0-300V 精度0.5% |
|
測量交流電壓 |
1-300V 精度2% |
|
測量正負對地電阻 |
0-9999.9kΩ，分辨率0.01kΩ，精度5% |
|
信號功率 |
<0.01W |
|
信號頻率 |
<0.5Hz |
|
最大信號電流 |
<800uA |
|
無線頻率 |
433MHz |
|
系統對地電容 |
0-1000uF,精度5% |
|
電池接地故障 |
2V電池誤差小于2節 |
|
適用電壓 |
24V、48V、110V、220V系統電壓 |
|
外型尺寸（長×寬×高） |
320*250*140（mm） |
|
重量 |
3kg |
|
適應溫度 |
-10℃-+50℃ |
|
供電方式 |
3.7V鋰電池，手機同款 |
|

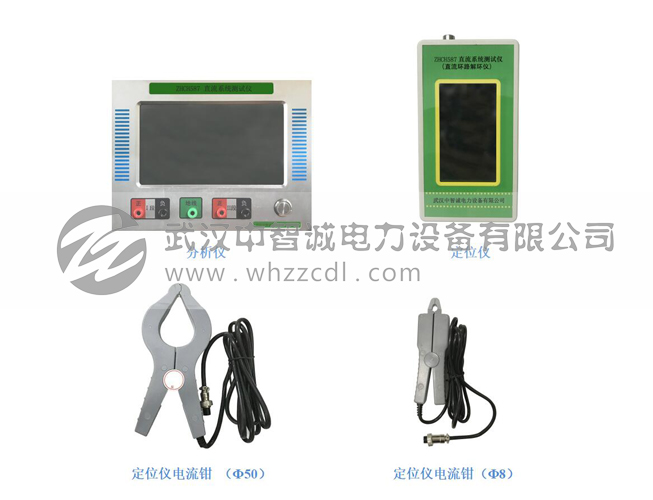

屏幕 |
全觸摸、RGB彩屏、4.3寸 |
|
測量支路對地電阻 |
0-999 kΩ（出廠默認測量到300kΩ） |
|
測量支路接地電流分辨率 |
0.1uA |
|
支路抗分布電容 |
>500 kΩ |
|
報警方式 |
圖形、數據、接地方向 |
|
語言提示 |
支路環網狀況、環網故障點方向、接地電阻、接地方向、交竄方向 |
|
環網波形顯示 |
標準正弦波，可以與示波器對比 |
|
最大信號電流 |
<800uA |
|
鉗形互感器數量 |
口徑（Ф50）和口徑（Ф8）各一個 |
|
鉗口識別 |
自動判定大小鉗、開閉口狀態 |
|
可連續工作時間 |
可連續工作10小時 |
|
外型尺寸（長×寬×高） |
180*100*40（mm） |
|
重量 |
1.5kg |
|
適應溫度 |
-10℃-+50℃ |
