站用電系統由站用變壓器電源、站用變壓器、380V低壓配電屏、保護測控、交流供電網絡組成的系統。站用電負荷宜由站用配電屏直接供電，對重要負荷應采用分別接在兩段母線上的雙回路供電方式。斷路器、隔離開關的操作及加熱負荷，可采用按配電裝置區域劃分、分別接在兩段站用母線，各區域分別設置專用配電箱，向各間隔負荷輻射供電。配電箱采用雙電源進線時，配置雙投刀開關進行手動切換，一路運行，一路備用，分別接到380V兩段工作母線上。站內交流保護電氣要求如下：變電站站用交流電源系統380V供電交流饋線斷路器宜按照1.2倍及以上負載額定電流選擇；交流饋線斷路器與下級斷路器之間的級差配合最小應為兩級，并滿足對應斷路器生產廠家相關級差配合要求；變電站內設置的交流保護斷路器的級數不宜超過4級；交流饋線不宜采用交流斷路器與交流熔斷器混用；380V低壓配電屏進線斷路器應具備過流及短路保護功能，并配置保護出口接點用于閉鎖380V備自投裝置。

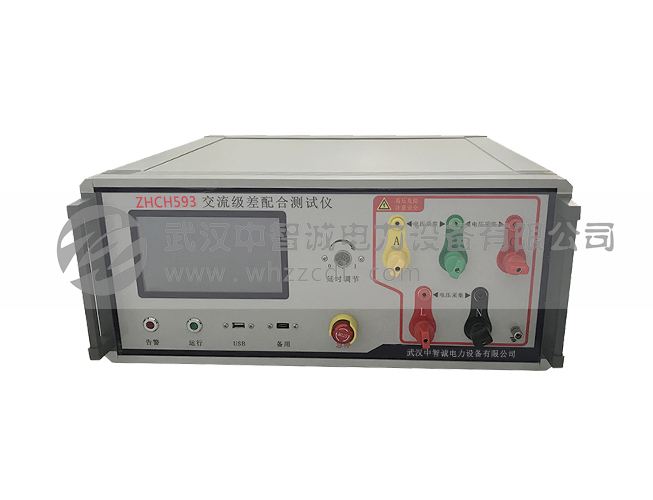

目前變電站的交流饋電網絡多采用輻射結構，一般經過三級配電，每級配電大多采用交流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因交流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，目前，發電廠、變電站的交流配電系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統安全留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的交流斷路器級差配合測試儀，以方便運行維護部門對保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網安全可靠運行。
本測試儀適用電壓等級AC110V、AC220V、AC380V的交流電源系統適用。

1. 采用32位168M高速微控制器作為主控芯片，配合1M采樣速率，高精度ADC采樣芯片，保障信號的可靠，準確記錄；
2. 具有回路電阻、短路電流預估；
3. 模擬交流回路金屬性短路故障試驗，測試回路開關級差配合可靠性；
4. 模擬漏電開關的漏電流跳閘試驗；
5. 三相電壓不平衡測試；
6. 短路校驗發生異常故障時，可提供自動延時斷開和人工急停按鈕切斷回路保護方式。
7. 采用可控硅控制。穩定輸出電流，保障裝置安全運行。
8. 采用過零觸發功能 ，不損傷交流開關。
9. 裝置支持任意間的相相測試和相零測試，可顯示短路電流、分?jǐn)鄷r間、燃弧時間、熄弧時間及開關分?jǐn)鄷r波形曲線。
10. 裝置使用可視圖形化界面，自帶數據庫管理系統，可隨時查看記錄、生成EXCEL報表或轉換成WORD報表供打印，存檔。
11. 裝置具有容量記憶功能，可以點擊快速測試，不必每次重復輸入同樣的開關容量參數。方便快捷測量，大大提高工作效率。

1. 工作電源：AC220V±15% 頻率50HZ
2. 測試電源電壓等級：AC110V、220V、AC380V， 50Hz
3. 電壓精度：0.5%
4. 電流精度：1%
5. 預估精度：<5%
6. 電流測量范圍：預估測量范圍：0-8000A
7. 短路測量范圍：≥2000A
8. 延時保護：≤1000ms
9. 安全：采用3重保護：可控硅保護、時間繼電器延時保護、手動強制斷電保護。
10. 短路方式：相線短路、相零短路。
11. 延時調節范圍：5%～100%
12. 錄波時間：測試前半個周期，測試后半個周期。
13. 錄波分辨率：24位；
14. 裝置外型尺寸：492*210*490（mm），重量：25kg
