多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。
在電力系統中，公共回路對保障系統安全運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的安全，《電力作業現場安全規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。

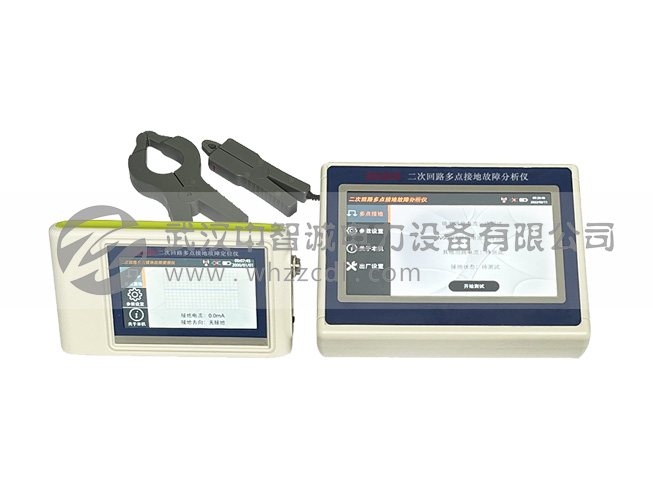

ZHCH326 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。
本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統安全。
2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。
3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。
4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。
5、根據實際需要的功率，可以放大、縮小，輸出電流值。
6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的安全、可靠運行。
7、接地電流超過設定值時視為接地故障發生。
8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。
9、多點接地故障自動判斷并報警。
10、同步跟蹤技術，鎖定故障方向與故障支路。
11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。
12、采集速度快，采集速度大于10M。
13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。
|
工作電源 |
分析儀3.7V 12000mAh鋰電池 |
|
顯示模式 |
全觸摸，7寸LCD彩屏 |
|
儀表尺寸 |
200mm(長)*145mm(寬)*60mm(高) |
|
重量 |
1.0kg |
|
信號電流大小 |
最大100mA(輸出電流可調節) |
|
電流檢測分辨率 |
0.1mA |
|
輸出電流精度 |
±1% |
|
電流鉗電流采樣精度 |
±1% |
|
充電接口 |
Type-C（與手機充電器一致） |
|
多點接地判斷門限 |
默認設置0.5mA(可在報警門限中修改) |
|
報警方式 |
聲光報警 |
|
電池電壓 |
電池圖標顯示 |
|
接地阻抗范圍 |
0-1500Ω |
|
抗對地分布電容 |
0-1000uF |
|
待機時間 |
充滿電不少于5h |
|
工作電源 |
3.7V 3600mAh鋰電池 |
|
顯示模式 |
全觸摸，4.3寸LCD彩屏 |
|
儀表尺寸 |
171mm(長)*98mm(寬)*31mm(高) |
|
重量 |
0.5 kg |
|
電流檢測分辨率 |
0.1mA |
|
電流鉗電流采樣精度 |
±1% |
|
充電接口 |
Type-C（與手機充電器一致） |
|
多點接地判斷門限 |
默認設置0.5mA(可在報警門限中修改) |
|
多點接地方向判斷 |
正向或反向及單次波形顯示 |
|
報警方式 |
聲光報警 |
|
電池電壓 |
電池圖標顯示 |
|
待機時間 |
充滿電不小于5h |
