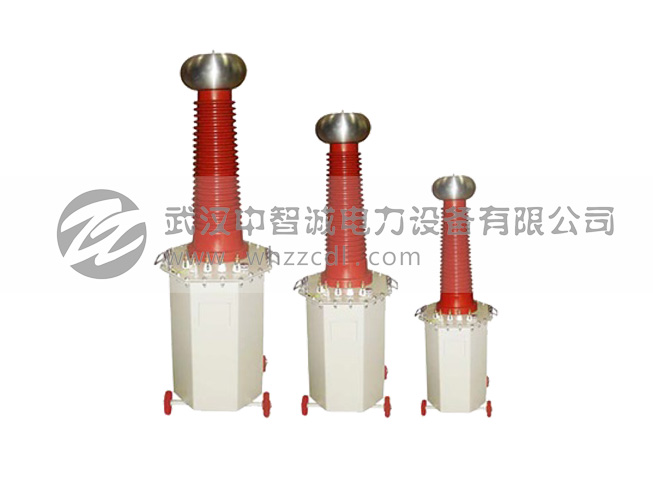

YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種產品。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
1．本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。
2．高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
3．低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。
4．殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
5．YD系列油浸式試驗變壓器為單相變壓器，用工頻220V或380V電源接入操作箱（臺），經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
6．本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。
表1.輕型交直流試驗變壓器
|
型 號 |
容量 (kVA) |
高壓電壓 （kV） |
高壓電流 （mA） |
低壓輸入
|
變比 |
溫升℃ (30分鐘) |
|||
|
AC |
DC |
AC |
AC |
電壓（V） |
電流（A） |
高/儀 |
|||
|
YD（JZ）-1.5/50 |
1.5 |
50 |
70 |
30 |
15 |
200 |
7.5 |
500 |
10 |
|
YD（JZ）-3/50 |
3 |
50 |
70 |
60 |
15 |
200 |
15 |
500 |
10 |
|
YD（JZ）-5/50 |
5 |
50 |
70 |
100 |
15 |
200 |
25 |
500 |
10 |
|
YD（JZ）-10/50 |
10 |
50 |
70 |
200 |
50 |
200 |
50 |
500 |
10 |
|
YD（JZ）-20/50 |
20 |
50 |
70 |
400 |
100 |
400 |
53 |
500 |
10 |
|
YD（JZ）-30/50 |
30 |
50 |
70 |
600 |
100 |
400 |
79 |
500 |
10 |
|
YD（JZ）-40/50 |
40 |
50 |
70 |
800 |
105 |
400 |
105 |
500 |
10 |
|
YD（JZ）-50/50 |
50 |
50 |
70 |
1000 |
100 |
400 |
132 |
500 |
10 |
|
YD（JZ）-10/100 |
10 |
100 |
140 |
100 |
50 |
200 |
50 |
1000 |
10 |
|
YD（JZ）-20/100 |
20 |
100 |
140 |
200 |
100 |
400 |
53 |
1000 |
10 |
|
YD（JZ）-30/100 |
30 |
100 |
140 |
300 |
100 |
400 |
79 |
1000 |
10 |
|
YD（JZ）-40/100 |
40 |
100 |
140 |
400 |
100 |
400 |
105 |
1000 |
10 |
|
YD（JZ）-50/100 |
50 |
100 |
140 |
500 |
100 |
400 |
132 |
1000 |
10 |
|
YD（JZ）-20/150 |
20 |
150 |
210 |
133 |
100 |
400 |
53 |
1500 |
10 |
|
YD（JZ）-30/150 |
30 |
150 |
210 |
200 |
100 |
400 |
79 |
1500 |
10 |
|
YD（JZ）-40/150 |
40 |
150 |
210 |
267 |
100 |
400 |
105 |
1500 |
10 |
|
YD（JZ）-50/150 |
50 |
150 |
210 |
333 |
100 |
400 |
132 |
1500 |
10 |
|
YD（JZ）-100/150 |
100 |
150 |
210 |
667 |
150 |
400 |
263 |
1500 |
10 |
表2.輕型交流試驗變壓器
|
型號 |
容量（kVA） |
高壓電壓 （kV） |
高壓電流 （mA） |
低壓輸入 |
變比 （高/儀） |
溫升℃ (30分鐘) |
|
|
電壓（V） |
電流（A） |
||||||
|
YD-1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
YD-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
YD-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
YD-10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
YD-20/50 |
20 |
50 |
400 |
400 |
53 |
500 |
10 |
|
YD-30/50 |
30 |
50 |
600 |
400 |
79 |
500 |
10 |
|
YD-50/50 |
50 |
50 |
1000 |
400 |
12 |
500 |
10 |
|
YD-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
YD-10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
YD-20/100 |
20 |
100 |
200 |
400 |
53 |
1000 |
10 |
|
YD-30/100 |
30 |
100 |
300 |
400 |
79 |
1000 |
10 |
|
YD-50/100 |
50 |
100 |
500 |
400 |
132 |
1000 |
10 |
|
YD-20/150 |
20 |
150 |
133 |
400 |
53 |
1500 |
10 |
|
YD-30/150 |
30 |
150 |
200 |
400 |
80 |
1500 |
10 |
|
YD-50/150 |
50 |
150 |
333 |
400 |
132 |
1500 |
10 |
|
YD-100/150 |
100 |
150 |
667 |
400 |
263 |
1500 |
10 |
|
YD- 50/200 |
50 |
200 |
250 |
400 |
132 |
2000 |
10 |
|
YD-100/200 |
100 |
200 |
500 |
400 |
263 |
2000 |
10 |
|
YD-150/200 |
150 |
200 |
750 |
400 |
395 |
2000 |
10 |
|
YD-200/200 |
200 |
200 |
1000 |
400 |
526 |
2000 |
10 |
|
YD-300/200 |
300 |
200 |
1500 |
400 |
790 |
2000 |
10 |
|
YD-50/300 |
50 |
300 |
170 |
400 |
132 |
3000 |
10 |
|
YD-100/300 |
100 |
300 |
333 |
400 |
263 |
3000 |
10 |
|
YD-150/300 |
150 |
300 |
500 |
400 |
395 |
3000 |
10 |
|
YD-200/300 |
200 |
300 |
667 |
400 |
526 |
3000 |
10 |
|
YD- 300/300 |
300 |
300 |
3000 |
400 |
790 |
3000 |
10 |
注：交直流兩用型試變的參數同上表，直流參數中的額定直流電壓值為交流的1.4倍，額定直流電流為交流電流的0.7倍。
