串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案。
ZCXZ系列電纜變頻串聯諧振試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
ZCXZ系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

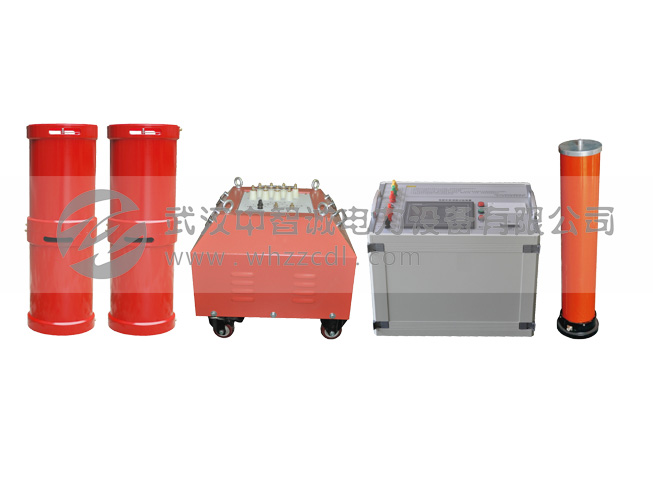

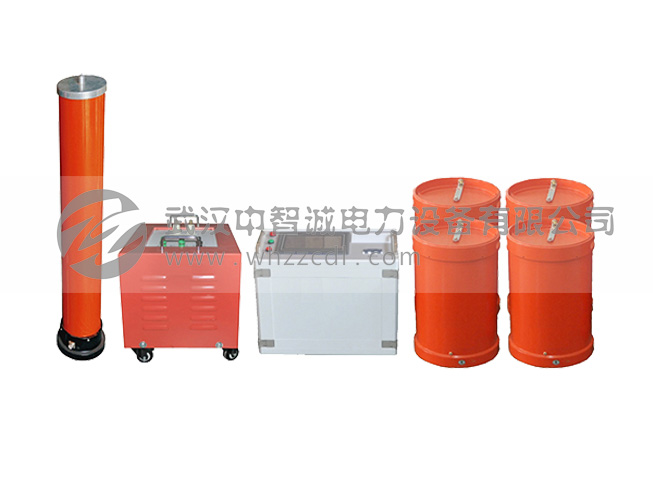

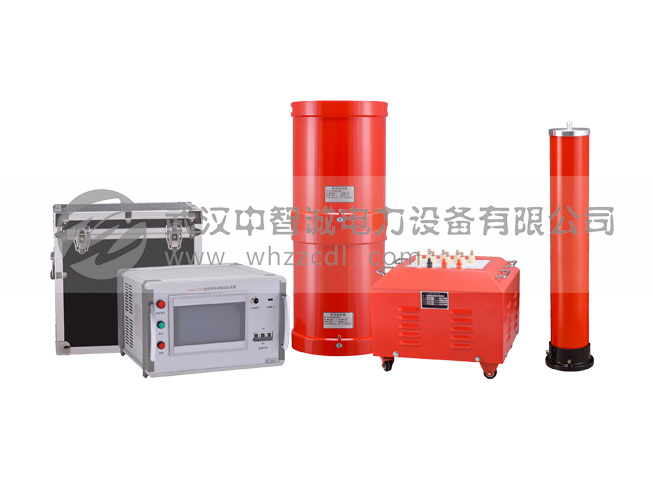

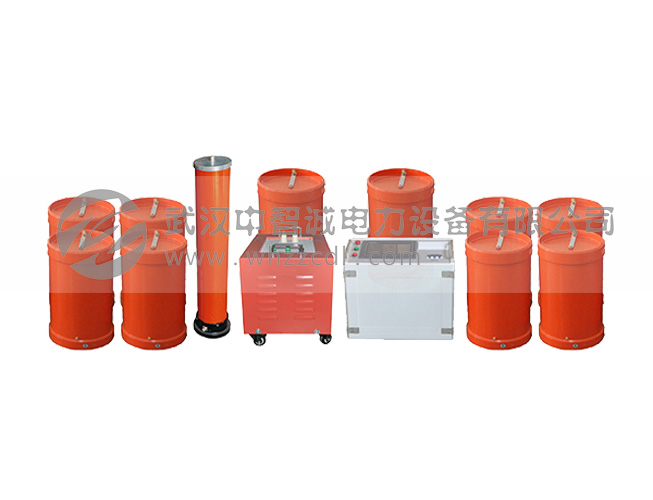

ZCXZ系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
● 35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
● 本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
● 電源采用220V單相電源或380V單相電源，方便現場取電；
● 電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
● 額定輸出電壓：0～66kV(有效值)及以下
● 輸出頻率：20～300Hz
● 諧振電壓波形：正弦波，波形畸變率≤1%
● 滿負載工作時間：連續工作時間60min
● 系統品質因數：最大負載下≥20
● 頻率調節：細度0.1Hz，不穩定度≤0.01%
● 工作電源：220V或380V單相市電
產品配置及適用對象:
|
型號 |
主參數 |
適用范圍 |
主要配置 |
||
|
輸入電壓 (V) |
輸出電壓 (kV) |
容量 (kVA) |
|||
|
ZCXZ-44/22 |
380 |
0-22 |
44 |
10kV電纜≤1kM(300m㎡) |
5.5kW變頻源1臺、 3kVA勵磁變1臺、 電抗器2臺22KV/1A、分壓器30kV |
|
ZCXZ-88/22 |
380 |
0-22 |
88 |
10kV電纜≤2kM(300m㎡) |
5.5KW變頻源1臺、 6KVA勵磁變1臺、 電抗器2臺22KV/2A、 分壓器50kV |
|
ZCXZ-132/22 |
380 |
0-60 |
132 |
10kV（300 m㎡）電纜3km、 35kV（300 m㎡）電纜1km |
6KW變頻源1臺、 6KVA勵磁變1臺、 電抗器3臺22KV/2A、 分壓器60kV、 |
|
ZCXZ-176/22 |
380 |
0-60 |
176 |
10kV（300 m㎡）電纜4km、 35kV（300 m㎡）電纜1km |
7.5kW變頻源1臺、 7.5kVA勵磁變1臺、 電抗器4臺22KV/2A、 分壓器60kV、 |
|
ZCXZ-264/22 |
380 |
0-60 |
264 |
10kV（300 m㎡）電纜6km、 35kV（300 m㎡）電纜2km |
10kW變頻源1臺、 10kVA勵磁變1臺、 電抗器6臺22KV/2A、 分壓器60kV、 |
|
ZCXZ-330/22 |
380 |
0—60 |
330 |
10kV（300 m㎡）電纜8km、 35kV（300 m㎡）電纜2.5km、 10-35kV開關，變壓器 |
15kW變頻源1臺、 15kVA勵磁變1臺、 電抗器6臺22KV/2.5A、 分壓器60kV、 |
|
ZCXZ-640/32 |
380 |
0-130 |
640 |
10kV（300 m㎡）電纜10km、 35kV（300 m㎡）電纜4km、 110kV電纜≤1kM(400m㎡)、 兼容35-110KV GIS |
25kW變頻源1臺、 25kVA勵磁變1臺、 電抗器8臺32KV/2.5A、 分壓器130kV、 |
|
ZCXZ-1280/32 |
380 |
0-30 |
1280 |
10kV（300 m㎡）電纜20km、 35kV（300 m㎡）電纜8km、 110kV電纜≤2kM(400m㎡)、 兼容35-110kV GIS |
50kW變頻源1臺、 50kVA勵磁變1臺、 電抗器8臺32KV/5A、 分壓器130kV、 |
