變電站變頻串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案。
變電站變頻串聯諧振試驗裝置，該系列耐壓裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造?？砂匆?guī)程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

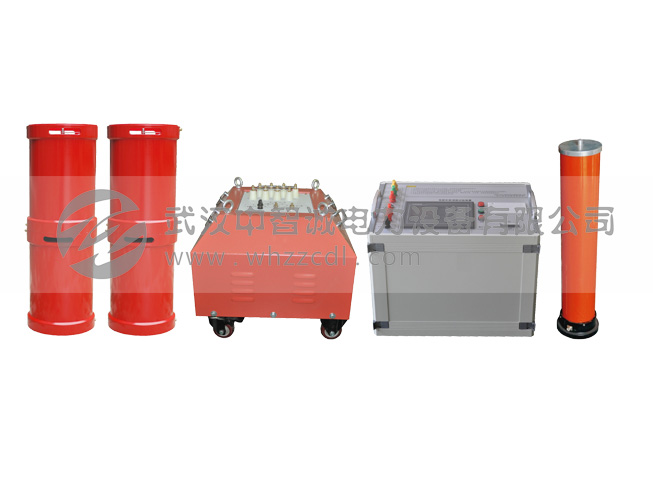

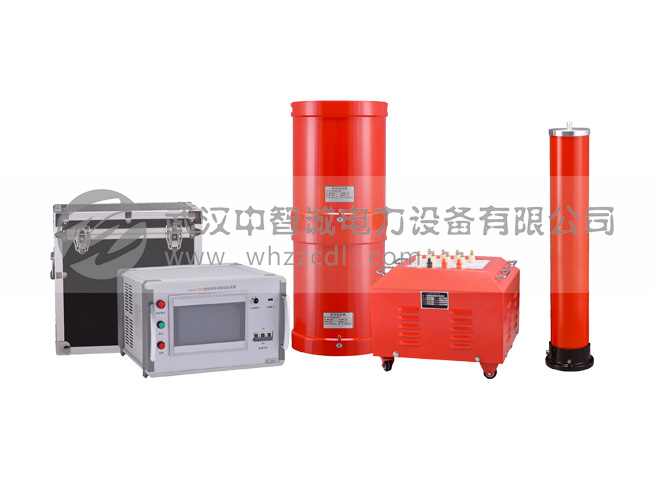

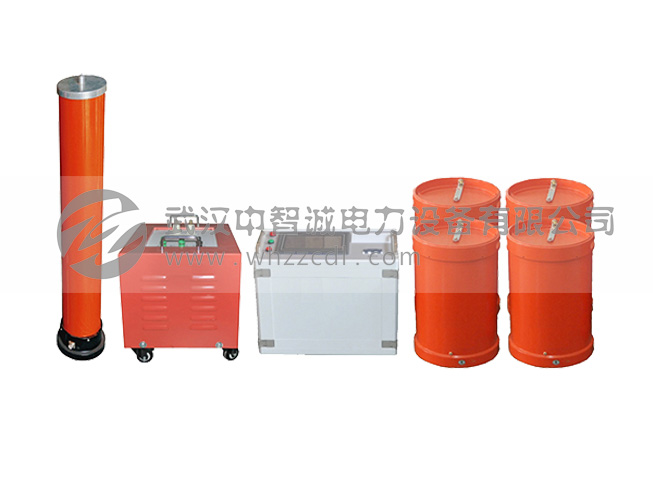

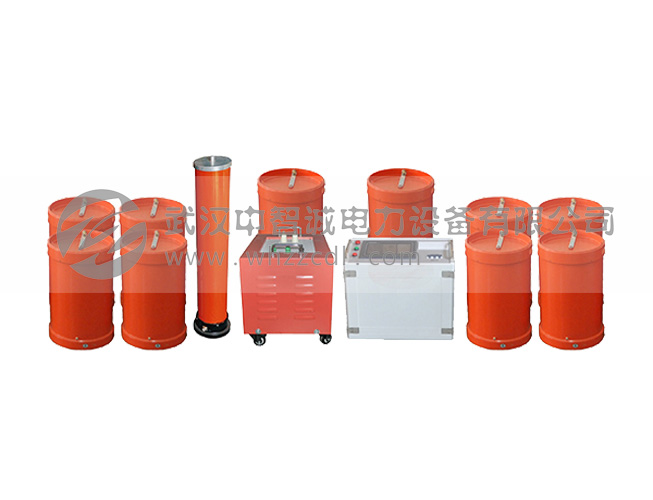

變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
● 同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
● 變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
● 配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
● 額定輸出電壓： 0～800kV（AC有效值）及其以下
● 輸出頻率： 20～300Hz
● 諧振電壓波形： 純正弦波，波形畸變率＜1.0%
● 最大試驗容量： 1000kVA及其以下
● 工作制： 滿功率輸出下，一次連續工作時間15min
● 品質因數： 30～90
● 頻率調節靈敏度： 0.1Hz，不穩定度＜0.05%
● 工作電源： 380/220V±15%/50Hz±5%
變電站變頻串聯諧振試驗裝置系列產品配置及適用范圍
|
型號 |
輸入電壓(V) |
輸出電壓(kV) |
容量(kVA) |
適用范圍 |
主要配置 |
|
ZCXZ-108/108 |
380 |
0-108 |
108 |
31500kVA及以下35KV電力變 35kV 斷路器及閉母線、絕緣子 10kV（300 m㎡）電纜2000m 35kv（300 m㎡）電纜500m |
5kW變頻源1臺、 電抗器4臺27kV/1A 5kVA勵磁變、 1臺分壓器100kV |
|
ZCXZ-216/216 |
380 |
0-216 |
216 |
110kV 斷路器及母線 110kV GIS≤10隔斷 35kV（300 m㎡）電纜1500m 10kV（300 m㎡）電纜3km 110kV 全絕緣主變壓器 |
11kW變頻源1臺、 12kVA勵磁變1臺、 電抗器6臺36kVA/36kV、 電容分壓器220kV |
|
ZCXZ -270/270 |
380 |
0-270 |
270 |
110kV GIS開關和電力變 10kV（300 m㎡）電纜5km 35kV（300 m㎡）電纜2km |
15kW變頻源1臺、 15kVA勵磁變、 1臺電抗器5臺54kV/1A、 分壓器300kV |
|
ZCXZ-400/400 |
380 |
0-400 |
400 |
220kV GIS開關和電力變 10kV（300 m㎡）電纜4km 35kV（300 m㎡）電纜1km |
20kW變頻源1臺、 20kVA勵磁變1臺、 電抗器4臺100KV/1A、 分壓器400kV |
|
ZCXZ-500/500 |
380 |
0-500 |
500 |
220kV 及以下電壓互感器電流互感器 220kV 及以下穿墻套管 220kV 及以下支柱絕緣子隔離開關 220kV 及以下斷路器 220kV及其以下絕緣工器具 |
20kW變頻源1臺、 20kVA勵磁變1臺、 電抗器4臺125kV/1A、 分壓器500kV |
