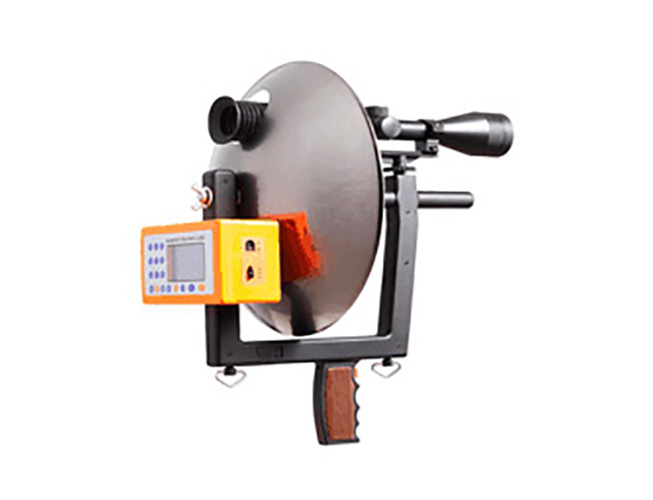

ZC-YD30S絕緣子故障遠距離激光定位儀是采用“特征聲波分析法”，即通過對運行中的絕緣子產生劣變時發出的特征聲波進行收集與分析，來判斷其運行狀態，完全擯棄了傳統的檢測方式，實現不斷電、不登桿偵測。
該偵測器通過激光和光學瞄準相結合的定位系統來精準定位故障位置。特制的集波器對特征聲波進行收集后，由多個高頻傳感器接收并將其轉化為電信號，然后經主機對信號進行濾波、放大、整形、分析后，一路經音頻模擬送至耳機輸出，另一路經微處理器進行A/D轉換、分析處理后傳送至液晶屏顯示。同時將檢測到的數據由外部存儲器轉載至絕緣子故障智能診斷分析系統，進行下一步診斷分析判斷及管理存檔。整個偵測過程不受環境影響，可在數秒內完成，不僅大大降低了勞動強度，而且安全方便，準確率高，為絕緣子的狀態檢修工作提供重要依據。
1、采用軍業級設計，產品實現輕量化，信號屏蔽效果佳。
2、信號采集能力強，數據處理、輸出準確，工作更加穩定。
3、專用USB存儲器，數據存儲安全，轉載過程便捷、準確。
4、故障診斷分析系統，基礎數據強大，比對分析效果佳。
5、溫濕度傳感器準確的測量出絕緣子所處的工作環境。
6、靈敏度可自由調節，可進行細致性分析偵測。
7、遠距離偵測，激光瞄準，準確定位劣化絕緣子及其設備故障的故障點，判斷準確率100%。
8、智能化鎖定數據、欠壓功能，恒流充電，充滿自停。
|
主機 |
（1）有效距離：電壓：2KV以下 距離0.5~15M 2~10KV 距離5~40M 10~220KV 距離5~50M 220~500KV 距離10~60M 500KV以上 距離20~80M （2）工作電壓：DC 6.5V~DC8.4V （3）電池：高容量無記憶鋰離子電池 （4）數據存儲：4GB USB存儲器 （5）顯示屏： 128×64液晶顯示屏 （6）工作溫度：-20℃～50℃ |
|
激光器 |
最小光斑：Φ0.3mm，發 散 角：0.3mrad（40m以內），工作溫度：-10℃～50℃，激光級別：IIIB |
|
單筒瞄準鏡 |
倍率：3-9倍（可調） |
|
高頻傳感器 |
中心頻率fo：40KHz±1Hz，靈敏度：≥ -127dB，水平探測角度:（6dB)120±10°，垂直探測角度:（6dB）60±10°，額定阻抗：1000MΩ |
|
溫濕度傳感器
|
測量范圍：濕度：0～100%RH 溫度：-40～120℃，響應時間：濕度：<8s， 溫度：< 30s，分辨率：濕度： 0.03%RH，溫度： 0.01℃，重復性：濕度： 0.1%RH， 溫度： 0.1℃，遲滯：±1%RH，穩定性：<0.5%RH/年 |
|
絕緣子故障智能診斷分析系統軟件
|
硬件環境：Pentium(r) Ⅲ以上，或兼容處理器； CD-ROM驅動器；鼠標、軌跡球或其它定點設備。 軟件運行平臺：Win98、Win2000、WinXp、Win7 軟件主要功能：對絕緣子偵測器現場采集的數據即時分析，智能診斷。并能轉儲并形成報表的輔助分析軟件。 |
