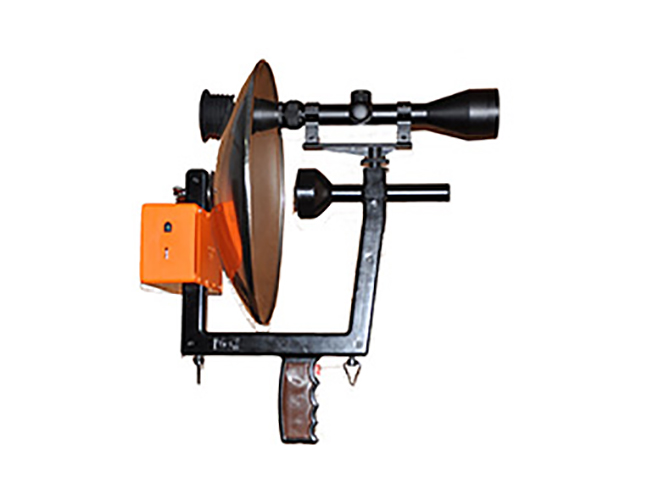

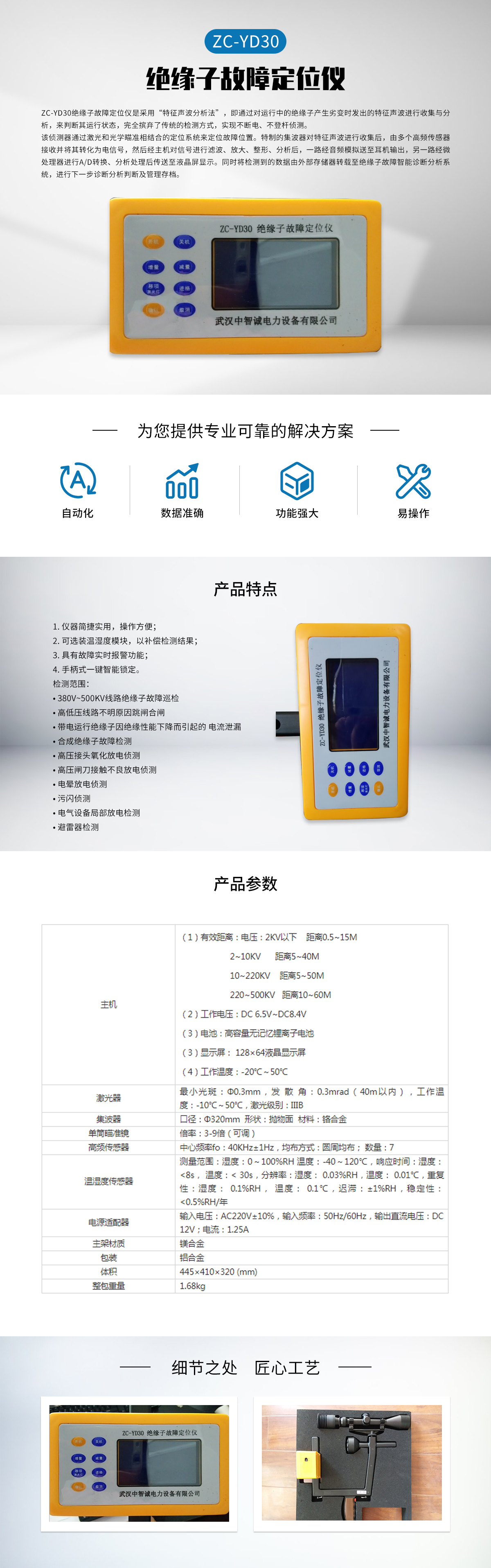

ZC-YD30絕緣子故障定位儀是采用“特征聲波分析法”，即通過對運行中的絕緣子產生劣變時發出的特征聲波進行收集與分析，來判斷其運行狀態，完全擯棄了傳統的檢測方式，實現不斷電、不登桿偵測。
該偵測器通過激光和光學瞄準相結合的定位系統來定位故障位置。特制的集波器對特征聲波進行收集后，由多個高頻傳感器接收并將其轉化為電信號，然后經主機對信號進行濾波、放大、整形、分析后，一路經音頻模擬送至耳機輸出，另一路經微處理器進行A/D轉換、分析處理后傳送至液晶屏顯示。同時將檢測到的數據由外部存儲器轉載至絕緣子故障智能診斷分析系統，進行下一步診斷分析判斷及管理存檔。
1. 儀器簡捷實用，操作方便；
2. 可選裝溫濕度模塊，以補償檢測結果；
3. 具有故障實時報警功能；
4. 手柄式一鍵智能鎖定。
檢測范圍：
• 380V~500KV線路絕緣子故障巡檢
• 高低壓線路不明原因跳閘合閘
• 帶電運行絕緣子因絕緣性能下降而引起的 電流泄漏
• 合成絕緣子故障檢測
• 高壓接頭氧化放電偵測
• 高壓閘刀接觸不良放電偵測
• 電暈放電偵測
• 污閃偵測
• 電氣設備局部放電檢測
• 避雷器檢測
|
主機 |
（1）有效距離：電壓：2KV以下 距離0.5~15M 2~10KV 距離5~40M 10~220KV 距離5~50M 220~500KV 距離10~60M （2）工作電壓：DC 6.5V~DC8.4V （3）電池：高容量無記憶鋰離子電池 （3）顯示屏： 128×64液晶顯示屏 （4）工作溫度：-20℃～50℃ |
|
激光器 |
最小光斑：Φ0.3mm，發 散 角：0.3mrad（40m以內），工作溫度：-10℃～50℃，激光級別：IIIB |
|
集波器 |
口徑：Φ320mm 形狀：拋物面 材料：鉻合金 |
|
單筒瞄準鏡 |
倍率：3-9倍（可調） |
|
高頻傳感器 |
中心頻率fo：40KHz±1Hz，均布方式：圓周均布； 數量：7 |
|
溫濕度傳感器 |
測量范圍：濕度：0～100%RH 溫度：-40～120℃，響應時間：濕度：<8s， 溫度：< 30s，分辨率：濕度： 0.03%RH，溫度： 0.01℃，重復性：濕度： 0.1%RH， 溫度： 0.1℃，遲滯：±1%RH，穩定性：<0.5%RH/年 |
|
電源適配器 |
輸入電壓：AC220V±10%，輸入頻率：50Hz/60Hz，輸出直流電壓：DC 12V；電流：1.25A |
|
主架材質 |
鎂合金 |
|
包裝 |
鋁合金 |
|
體積 |
445×410×320 (mm) |
|
整包重量 |
1.68kg |
